Phòng kiểm tra độ ẩm nhiệt độ không đổi

Người mẫu

Khối lượng kích thước bên trong (đơn vị: cm)

Nhiệt độ.

Kích thước bên ngoài (đơn vị: cm)

(hẹp/trường hợp)

Cung cấp điện

Nguồn cài đặt

ZH-HS -80 b

W40*D40*H50

(80L)

0 ~ 150 độ

W69*D142*H157 W94*D90*H158

AC220V ± 10%, 50Hz, 1ph

5. 0 kW, 23a

ZH-HS -80 c

-20 ~ 150 độ

ZH-HS -80 d

-40 ~ 150 độ

5,5kw, 25a

ZH-HS -80 e

-60 ~ 150 độ

ZH-HS -80 f

-70 ~ 150 độ

ZH-HS -150 b

W50*D50*H60

(150L)

0 ~ 150 độ

W79*D152*H167 W104*D100*H163

AC220V ± 10%, 50Hz, 1ph

5. 0 kW, 23a

ZH-HS -150 c

-20 ~ 150 độ

ZH-HS -150 d

-40 ~ 150 độ

5,5kw, 25a

ZH-HS -150 e

-60 ~ 150 độ

ZH-HS -150 f

-70 ~ 150 độ

ZH-HS -225 b

W50*D60*H75

(225L)

0 ~ 150 độ

W79*D162*H184 W104*D111*H182

AC220V ± 10%, 50Hz, 1ph

9. 0 kW, 40a

ZH-HS -225 c

-20 ~ 150 độ

ZH-HS -225 d

-40 ~ 150 độ

AC380V ± 10%, 50Hz, 3ph

1 0. 0kw, 25a

ZH-HS -225 e

-60 ~ 150 độ

12,5kw, 28a

ZH-HS -225 f

-70 ~ 150 độ

ZH-HS -408 b

W60*D80*H85

(408L)

0 ~ 150 độ

W89*D183*H194 W113*D133*H194

AC220V ± 10%, 50Hz, 1ph

9. 0 kW, 40a

ZH-HS -408 c

-20 ~ 150 độ

AC380V ± 10%, 50Hz, 3ph

1 0. 0kw, 25a

ZH-HS -408 d

-40 ~ 150 độ

10,5kw, 26a

ZH-HS -408 e

-60 ~ 150 độ

13. 0 kW, 28a

ZH-HS -408 f

-70 ~ 150 độ

ZH-HS -800 b

W80*D100*H100

(800L)

0 ~ 150 độ

W128*D184*H208 W153*D133*H210

AC380V ± 10%, 50Hz, 3ph

10,5kw, 26a

ZH-HS -800 c

-20 ~ 150 độ

11. 0 kW, 26a

ZH-HS -800 d

-40 ~ 150 độ

13. 0 kW, 28a

ZH-HS -800 e

-60 ~ 150 độ

14,5kw, 32a

ZH-HS -800 f

-70 ~ 150 độ

ZH-HS -1000 b

W100*D100*H100

(1000L)

0 ~ 150 độ

W128*D204*H208 W153*D153*H210

AC380V ± 10%, 50Hz, 3ph

10,5kw, 26a

ZH-HS -1000 c

-20 ~ 150 độ

11. 0 kW, 26a

ZH-HS -1000 d

-40 ~ 150 độ

13. 0 kW, 28a

ZH-HS -1000 e

-60 ~ 150 độ

14,5kw, 32a

ZH-HS -1000 f

-70 ~ 150 độ

Ghi chú: Có thể tùy chỉnh điện áp khác, tần số 60Hz

1. Mục

2. Bằng sáng chế

Độ ẩm nhiệt độ không đổi TEST buồng

ZL201620138459.2 Một buồng kiểm tra độ ẩm nhiệt độ không đổi

3. Chức năng

Nó mô phỏng các sản phẩm trong buồng nơi điều kiện khí hậu có nhiệt độ và độ ẩm khác nhau, chẳng hạn như hoạt động và lưu trữ nhiệt độ cao, chu kỳ nhiệt độ, nhiệt độ cao thấp và độ ẩm cao thấp, ngưng tụ độ ẩm, v.v. để kiểm tra khả năng thích ứng và thay đổi hiệu suất.

Nó có tên khác như "Phòng kiểm tra khí hậu", "Phòng thử nghiệm môi trường", "Phòng kiểm tra nhiệt ẩm ướt", v.v.

Nó được yêu cầu tuân thủ IEC, JIS, GB, MIL để đạt được tính nhất quán (bao gồm lịch kiểm tra, điều kiện, phương pháp) theo tiêu chuẩn quốc tế.

4. Vật mẫu ứng dụng&

bị cấm

Phòng áp dụng cho:

Kiểm tra khả năng tương thích cho cửa hàng, vận chuyển và ứng dụng điện, các sản phẩm điện tử, các thành phần đơn vị, các bộ phận và các vật liệu khác dưới nhiệt độ / độ ẩm cao hoặc thấp;

Các mẫu sau đây bị cấm được kiểm tra hoặc lưu trữ:

- dễ cháy, nổ và các chất dễ bay hơi khác;

- Chất ăn mòn;

- Biont;

- Nguồn phát xạ điện từ mạnh.

5. Dung tích & Hiệu suất

5. 1. Không gian kiểm tra

Không gian kiểm tra không thể nhiều hơn ba phần tư của tổng dung lượng

5.2. Thay đổi nhiệt độ

tỷ lệ

Tốc độ gia nhiệt: 2. 0 độ -4. 0 độ /phút; Tốc độ làm mát: 0. 7 độ -1. 0 độ /phút (trung bình phi tuyến tính, không tải)

5.3. Biến động nhiệt độ

± 0. 5 độ

5.4. Tính đồng nhất nhiệt độ

± 2. 0 độ

5.5. Độ lệch nhiệt độ

± 2. 0 độ

5.6. Độ ẩm & nhiệt độ

Phạm vi điều khiển (tham khảo Hình.)

20% -98%R.H (màu tím phần là có thể kiểm soát được)

5.7. Biến động độ ẩm

±2.5%R.H.

5,8. Độ lệch độ ẩm

±3.0%

5.9. Độ ẩm đồng đều

± 3. 0% (lớn hơn hoặc bằng 75%); ± 5. 0% (＜ 75%)

Hiệu suất nhiệt độ và độ ẩm trên được đo trong điều kiện nhiệt độ môi trường 25 độ ± 3 độ, độ ẩm tương đối nhỏ hơn hoặc bằng 85%, không tải và không có mẫu bên trong buồng.

6. Tính năng cấu trúc

6. 1. Vật liệu buồng

Vật liệu trong tường: SUS304

Vật liệu bên ngoài:sơn vỏ bọc hoặc Sus304 vỏ bọc không bắt buộc (sơnvỏ bằng mặc định)

Vật liệu cách nhiệt: bọt polyurethane PU, độ dày 100mm

6.2. Lưu thông ống

Động cơ lưu thông ly tâm, ổ cắm trên không và không khí trở lại dưới

6.3. Phòng kiểm tra

Bốn lớp kính chống kích thích chân không, kích thước cửa sổ xem: 250*300 (mm) appr.

Ống chiếu sáng bên trong buồng

Cổng truy cập / lỗ kiểm tra: Một lỗ kiểm tra φ50mm hoặc φ100mm theo mặc định ở phía bên trái

6.4. Người giữ mẫu

304#Sus bằng thép không gỉ STENTING; Qty: 2pcs; Chiều cao của kệ có thể điều chỉnh

6.5. Đường dây điện & cống

Có một cống nước ngưng ở mặt sau của thiết bị và cáp dài 2,5m tiêu chuẩn quốc gia.

6.6. Cửa

Mở cửa đơn từ trái sang tay phải; Với cửa sổ xem, đèn cửa sổ với thiết bị nhiệt phòng chống ngưng tụ

6.7. Bảng điều khiển

7- inch bộ điều khiển màn hình cảm ứng, công tắc nguồn, chỉ báo chạy, giao diện tải xuống dữ liệu USB

Tất cả các đường cong lịch sử và dữ liệu lịch sử có thể được tải xuống từ bộ điều khiển dưới dạng Excel hoặc JPG của đường cong theo ngày.

6.8. Hệ thống điều khiển điện tử

hình ảnh để tham khảo.

● Thực hiện nghiêm ngặt các hoạt động tiêu chuẩn và quy phạm có liên quan; ● Tất cả các dòng được đánh dấu rõ ràng và dễ bảo trì;

● Tất cả các dòng được trang bị các thiết bị đầu cuối dây cho kết nối điểm-điểm, với độ tin cậy cao và tuổi thọ dài.

7. Gặp kỹ thuật

tiêu chuẩn

GB/T 2423. 1-2001 Kiểm tra A: Phương pháp kiểm tra nhiệt độ thấp GB/T 2423.

GJB 150. 4-1986 Kiểm tra nhiệt độ thấp IEC 68-2-1 Kiểm tra A: lạnh

IEC 68-2-2 Kiểm tra b: nhiệt khô

GB11158 "Điều kiện kỹ thuật cho buồng kiểm tra nhiệt độ cao" GB 10586-1 "Điều kiện kỹ thuật cho buồng kiểm tra nhiệt ẩm"

GB/T 2423.2 "Quy trình kiểm tra môi trường cơ bản

Đối với các sản phẩm điện và điện tử B: Phương pháp kiểm tra nhiệt độ cao ". GB/T 2423.3" Quy trình kiểm tra môi trường cơ bản

Đối với các sản phẩm điện và điện tử CA: Phương pháp kiểm tra nhiệt ẩm không đổi ", v.v.

8. Làm lạnh hệ thống

8. 1. Máy nén điện lạnh

Sanyo (Nhật Bản) Hitachi (Nhật Bản)

8.2. Bay hơi

Máy bay hơi ống vây

8.3. Ngưng tụ

Thiết bị ngưng tụ làm mát không khí (kiểm soát nhiệt độ môi trường ở +5 - 25 độ ± 3 độ)

8.4. Hệ thống mở rộng

Hệ thống lạnh của điều khiển âm lượng (mao quản)

8,5. Chất làm lạnh

R4 0 4A (thân thiện với môi trường, tỷ lệ mất ozone ở 0)

9. Người điều khiển

9. 1. Bảng điều khiển

Bộ điều khiển màn hình cảm ứng 7 inch, công tắc nguồn, chỉ báo chạy, giao diện tải xuống dữ liệu USB

9.2. Chế độ điều khiển

● Chế độ chương trình: 50 nhóm chương trình, mỗi nhóm chương trình có

50 phân đoạn, có thể đặt toàn bộ chu kỳ của chương trình, một phần của chu kỳ, kết nối chương trình, đặt hành động kết thúc chương trình và hành động dự phòng.

● Chế độ sửa lỗi: Thời gian chạy và điều kiện chạy có thể được đặt.

9.3. Đặc trưng

Is

● Phần mềm được phát triển độc lập và có chứng chỉ đăng ký bản quyền phần mềm. (Với khả năng mở rộng mạnh mẽ, phần mềm tùy chỉnh không chuẩn có thể được sửa đổi theo yêu cầu)

● Thiết kế phẳng, hoạt động thuận tiện và không gian lưu trữ lớn

9.4. Cảm biến

PT100 cảm biến có độ chính xác cao ba dây

9,5. Đầu ra tương tự

Xung điện áp (SSR) 2 điểm, DC 24V, chiều rộng xung tối thiểu 5ms.

9.6. Cổng truyền thông

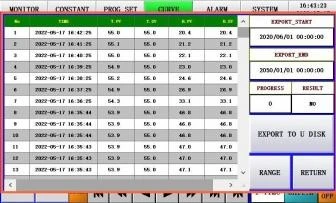

● USB: Dữ liệu lịch sử có thể được tải xuống và lưu ở định dạng Excel theo ngày. Dữ liệu đường cong có thể được lưu và tải xuống dưới dạng hình ảnh BMP bằng cách chụp ảnh màn hình và có thể được phóng to vào hoặc ra khi cần thiết trước khi tải xuống ảnh chụp màn hình.

● Giao diện truyền thông rs485 (cung cấp giao thức truyền thông, không bao gồm phát triển phần mềm)

● Cổng mạng RJ45 (cung cấp giao thức giao tiếp, không bao gồm phát triển phần mềm, hỗ trợ kết nối mạng khu vực LAN địa phương, mua hàng tùy chọn cho kết nối từ xa mạng bên ngoài WAN)

10. Sự an toàn sự bảo vệ thiết bị

10. 1. Hệ thống làm lạnh

l Bảo vệ quá dòng máy nén khí

l Bảo vệ áp suất quá mức của máy nén

l Bảo vệ nhiệt độ quá mức của máy nén

10.2. Hệ thống điều khiển điện tử

l Máy sưởi & Máy tạo độ ẩm vì Bảo vệ Nhiệt độ

l Quá tải bảo vệ rò rỉ mạch ngắn

l Bảo vệ quá nóng động cơ

l Bảo vệ thiếu nước

11. Phụ kiện & các bộ phận

Phòng sẽ được vận chuyển như một đơn nhất; Phụ kiện như sau:

Hướng dẫn sử dụng và thẻ bảo hành;

1 bộ lỗ kiểm tra φ50 mm hoặc φ100 mm (đã cài đặt);

1 túi (10 miếng) gạc bóng đèn ướt;

2 kệ;

Castor X 4 & Foot Cup x 4 (cài đặt).

12. Cách sử dụng yêu cầu Được đảm bảo bởi người dùng như các yêu cầu dưới đây

12. 1. Vị trí cài đặt

- với mặt đất cân bằng và thông gió tốt;

- Không có cú sốc mạnh gần buồng;

- Không trường điện từ mạnh mẽ gần buồng

- Không dễ cháy, nổ, vật liệu ăn mòn và bụi

- Kích thước xung quanh cho hoạt động và bảo trì buồng:

A: Không dưới 10 cm B: Không dưới 60 cm C: Không dưới 60 cm

D: 225 Loại: Không dưới 80 cm

Loại 408: Không dưới 90 cm

1000 loại: không dưới 120 cm

12.2. Tình trạng

Nhiệt độ: 5 độ ~ 30 độ

Độ ẩm: Ít hơn hoặc bằng 85%

Áp suất không khí: 86 KPA - 106 KPA
